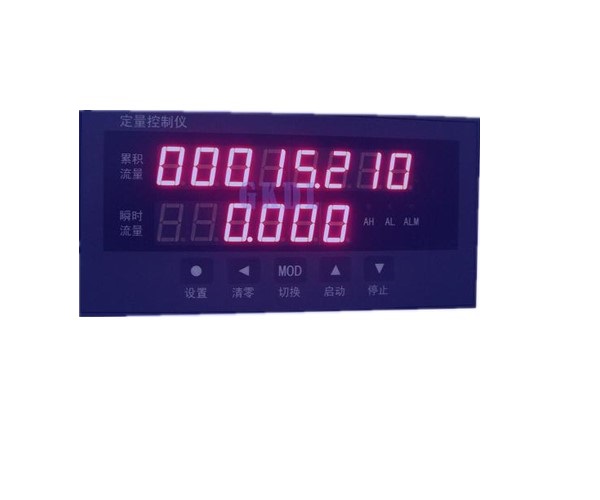

1、概述

GKDL型智能定量控制儀與渦街,渦輪，電磁等脈沖信號的傳感器配合 流量定量控制。

• 誤差小于0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器的誤差，

• 有效提高系統的測量、控制精度

• 適用于脈沖輸出的流量傳感器

• 3點開關量輸入，用于啟動，恢復，以及每次累積值清零

• 1點控制輸出，用于閥門控制，控制周期0.02秒

• 7段折線運算功能可以減小流量傳感器的非線性誤差

• 瞬時流量按小時或按分鐘為計量單位可選擇



2、型號規格

GKDL/A-H2L1T1K3V0N

A：160（W）×80（H）×125（L）

H：橫式

L：8位累計顯示  顯示范圍 0~99999999, 小數點浮動

6位瞬時顯示0~999999小數點浮動

1：?jiǎn)蚊}沖輸入

T1：1點控制輸出

K3：?jiǎn)?dòng) , 停止，清零/啟動，

B2：外供12V DC

V0：220V DC

3、技術規格

3.1 基本技術規格

• 電    源：85~265V AC供電的儀表：220V±10%，功耗小于7VA；

• 工作環境：0℃~50℃，濕度低于90%R.H寬溫范圍的儀表需在訂貨時注明

• 顯示范圍：  累計0~9999999，小數點浮動。

• 瞬時0~999999,小數點浮動

• 顯示顏色：紅色

• 最高計數頻率：5kHz

• 輸入脈沖信號：輸入類型為1的儀表適用于NPN、PNP、OC門 , 電壓脈沖，

 3.2選配件技術規格

 控制輸出

• 1路繼電器輸出：觸點容量220V AC，3A

• OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA

外部3點開入控制:, 恢復，急停, . 清零啟動

• 信號寬度大于20ms，無源開關或電壓控制

• 無源開關控制時，閉合20ms以上有效，

• 電壓控制時，4V~12V有效，1V以下無效，負載電流＞4mA

外供電源

• 用于給傳感器供電，輸出值與標稱值的誤差小于±5%，負載能力大于50mA

4、安裝與接線

為確保安全，接線必須在斷電后進行。

交流供電的儀表，其端是電源濾波器的公共端，有高壓，
只能接大地，禁止與儀表其它端子接在一起。

本說明書給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。

傳感器與儀表的接線說明（分2種類型）：

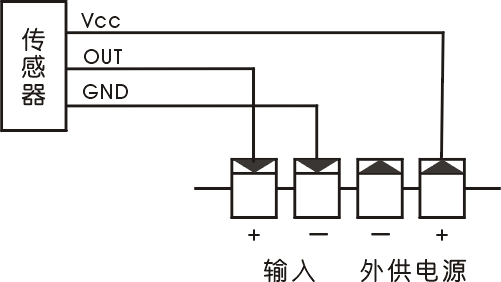

① TTL等電壓脈沖直接接儀表輸入的“+”，“-”端

② 單相NPN，PNP、OC門型電壓脈沖傳感器

外形尺寸：160×80×125（mm） 開孔尺寸：152×76（mm）

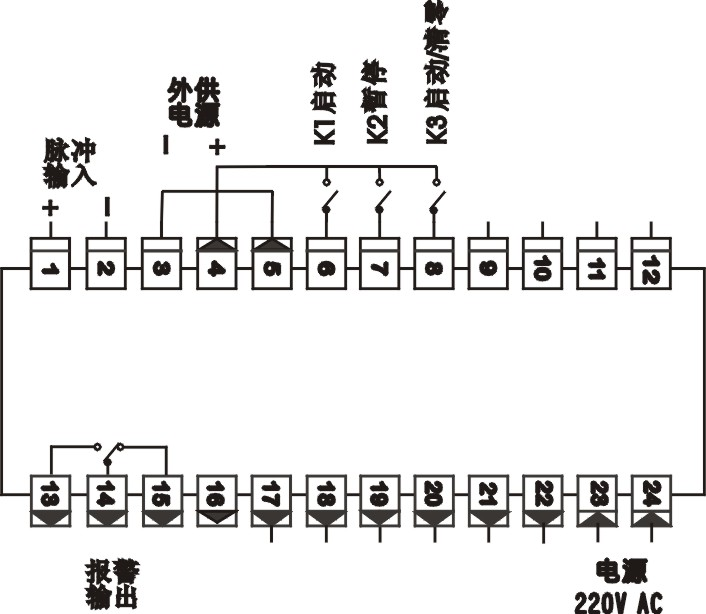

接線端子圖:

注：（1）輸入-2 ，與電源 -3 ，與COM5，公共端子外部短接,啟動（恢復）,急停, 啟動清零,接電源 +有效

（2）端子電源正端4，禁止與端子2，3，5短接，造成電源短路
